تساءلت يومًا كيف تحمل الشاحنات الثقيلة وال trailers أحمالها الضخمة دون أن تدمر مؤخراتها؟
كل ذلك يعود إلى قطعة هندسية أسطورية: نوْفَة ورْقية.
سواء كنت تحاول إصلاح ركوب غير مريح، ترقية قدرتك على السحب، أو ببساطة معرفة ما هو الزنبر الورقي وكيف يعمل، فأنت في المكان الصحيح.
في هذا الدليل السريع، ستتعلم بالضبط كيفية عمل أنظمة تعليق الزنبر الورقي والفروقات الرئيسية بين تصاميم أحادي الورقة ومتعددة الورقات وكيفية رصد الزنابير المستهلكة قبل أن تحدث أضرارًا مكلفة.
لنغوص مباشرة!
مبادئ العمل الميكانيكية وفيزياء نوابض الأوراق
ما هو نابض الورقة؟ في جوهره، هو نوْفَة ورْقية شريحة هي عبارة عن عَظْمِ هَيْكَلِي صُورِي مُصَمَّم ليَمتَص الطاقة الحركية، يحافظ على محاذاة العجلات، ويدعم سعة تحميل المركبة تحت إجهاد ديناميكي كثيف. على عكس نوابض الملف التي تخزن الطاقة من خلال الانضغاط، يعمل نابض الورقة من خلال الانحناء الانسيابي عبر هيكله المقوس. وباعتبارنا مُصنِّعًا رائدًا، نقوم بتصميم هذه المكونات ليوائم بين الصلابة الهيكلية والمرونة المتحكم بها.
ميكانيكا توزيع الحمل
عندما تحمل المركبة حمولة أو تصطدم بارتفاع سطح، تُدفع القوى العمودية على الهيكل السفلي، مما يجبر النابض على المسطحة على طول قوسه المقوس.
- إدارة الإجهاد الانسيابي: تعمل المجموعة كنابض بسيط مدعوم من طرفين. عند التحميل، يتهدل، مُغيّرًا ارتفاع القوس الحر والانحدار للاستيعاب طاقة الطريق القادمة.
- تشتت الحمل التناسبي: تقوم النابض الرئيسي والنوابض المساندة بتوزيع إجهاد الانحناء تدريجيًا. يتركز الإجهاد القصوى في المركز ويتبدد نحو الخارج باتجاه عيون النابض.
- تخزين الطاقة والرجوع إليها: يتم تحويل الطاقة الديناميكية إلى إجهاد مرن داخل الفولاذ الزنبركي ويتم إطلاقها بسلاسة للحفاظ على تثبيت الإطارات على الطريق.
وظيفة موقع المحور
ميزة أساسية في نظام التعليق التقليدي زنبرك ورقي بسيط هو قدرته المزدوجة: يوفر امتصاصاً هيكلياً ويعمل كارتباط مثبت جامد لسير مركبة القيادة.
- تحديد موضع المحور الثابت: يعمل ورق الزنبرك على قفل محور العجلة في محاذاة طولية وعرضية دقيقة، مما يلغي الحاجة إلى أذرع خلفية متعددة الروابط المعقدة.
- مقاومة تقلب المحور: أثناء التسارع السريع أو الكبح القوي، تقاوم بنية الزنبرك عزم الدوران، مما يمنع قفز العجلات وتداخل سواقي القيادة.
- الثبات الجانبي: الصلابة الجانبية لحزمة الزنبرك تمنع التحول الجانبي للمحور أثناء المنعطفات الحادة على مركبات تجارية ثقيلة.
الاحتكاك بين الأوراق والامتصاص الطبيعي
تحتوي Configurations متعددة الأوراق على خاصية فيزيائية فطرية تميزها عن الزنبركات ذات العنصر الواحد: االكبح الميكانيكي المدمج.
- حركة بين الصفائح: عندما ينثني حزم النابض تحت الحمل، تنزلق الألواح الفولاذية الفردية بعضها بجوار بعض.
- تحويل الطاقة الاحتكاكية: هذا الحركة تولد احتكاكاً مقصوداً بين الصفائح وامتصاصاً للطاقة بين الصفائح وتخميد, محوّلة طاقة الارتداد الحركية مباشرة إلى طاقة حرارية منخفضة المستوى.
- قمع التذبذب: الاحتكاك الطبيعي يحد من ارتداد النابض سريعاً، مما يقلل عبء التخميد على ممتصات الصدمات الخارجية وي stabilizes ديناميكيات المركبة.
التصنيفات والتكوينات الهيكلية
كشركة تصنيع ربيع ميكانيكي محترف، نُسخر مجموعة كاملة من تصميمات الربيع المصممة خصيصًا للسعات التحميلية المختلفة، والقيود المكانية، وديناميكيات الركوب. الاختيار بين الربيع متعددة الأوراق مقابل الربيع أحادي الورقة يعتمد مباشرةً على متطلبات الحمولة لسيارتك وأهداف أداء التعليق الخاصة بها.
سبرينغ متعددة الأوراق
تبقى تكوينات متعددة الأوراق معيار الصناعة لدعم الأحمال الثقيلة والمتانة القوية.
- تصميم طبقي: مصنوع من عدة أطباق فولاذية متراكبة ذو طول متناقص مربوط معًا بواسطة مشابك محاذاة.
- سعة تحميل عالية: يوزع القوى التشغيلية الثقيلة عبر عدة أوراق، مما يجعلها مثالية للمركبات التجارية الثقيلة، والمقطورات، والمحاور الخلفية.
- امتصاص صدمات مدمج: الاحتكاك بين الأوراق بين الصفائح الفردية يعمل كمُخمِد طبيعي لامتصاص صدمات الهيكل عالية الشدة.
الربيع أحادي الورقة وربيع مقعر
للم applications التي تعطي أولوية تقليل الوزن غير المحمّل وتحسين راحة الركوب، توفر الهندسات الأحادية الورقة والمائلة مزايا هيكلية عصرية.
- نوابض ورقة أحادية: تتكون من لوحة فولاذية سميكة واحدة بسمك ثابت عبر طولها. إنها تلغي الاحتكاك بين الأوراق، مما يوفر قيادة أكثر سلاسة وهدوءًا.
- نوابض ورقية شبه منحرفة: تتميز بملف مُنخفض مخصوص—سميكة في المركز وأرفع نحو الأطراف. هذا التصميم يوفر قوة عالية مع وزن مادة منخفض بشكل كبير، مثالي للشاحنات الخفيفة، الحافلات، وأنظمة التعليق الحديثة للمقطورات.
ورقات التعويض والمثبتة المساعدة
عبوات النوابض الثانوية تعزز الأداء عند تشغيل المركبات تحت ظروف تحميل مت fluctuating أو شديدة.
- نوابض المساعدة: مثبتة فوق أو أسفل كومة النابض الرئيسية لت activating فقط عندما تحمل المركبة أوزان ثقيلة، مما يمنع هبوط هيكل الشاسيه وتلامس المحور بالأرض.
- نوابض التثبيت: مصممة للتقليل من تقلب جسم المركبة أثناء الالتفاف أو السفر الوعر خارج الطريق، مما يحسن استقرار المركبة ذات مركز جاذبية عالٍ.
الهياكل المسطحة المخصصة وغير القياسية
عندما تفشل الخيارات القياسية في تلبية أطر المساحة الفريدة أو دورات الخدمة المطلوبة، توفر هياكل النوابض المسطحة المخصصة الحل الدقيق.
- معايير مصممة: مخصص ارتفاع القوس الحر والانحدار, تكوينات عين مخصصة، ومعدلات نابض مخصصة.
- تطبيقات متخصصة: مصممة للآلات الزراعية، ومعدات السكك الحديدية، والنقل العسكري، وبناء السيارات לפי الطلب.
نحن ننتج مصمماً في هذا الدليل، ستتعلم كل ما تحتاج معرفته عن مصمم ليندمج بسلاسة مع أي أداء عالي زنبرك ورقي بسيط.
تشريح تشريحي لمجموعة ورقة الربيطة الكاملة
عندما نصمم تجارياً زنبرك ورقي بسيط, كل مكون يخدم غرضاً ميكانيكياً دقيقاً. مجموعة كاملة ليست مجرد تكديس بسيط للصلب؛ إنها وحدة بنائية مُكيَّفة مصممة لإدارة الإجهاد الحملي القصوى مع الحفاظ على موضع المحور بدقة.
إليك التحليل البنيوي لمجموعة ورقة الربيطة الكاملة:
الورقة الرئيسية وعيون الزهر
الورقة الرئيسية التي تمتد على طول أعلى الحزمة—المعروفة بـ الورقة الرئيسية—تحمل الحمولة الأساسية وتتصل مباشرةً بإطار الشاسيه.
عيون النابضة: دوائر مُشكَّلة عند كل طرف من الورقة الرئيسية تعمل كنقاط تثبيت التثبيت.
تكوينات العيون: ننتجها بعيون ملفوفة قياسية أو بطرق تدريع عسكري تصاميم، حيث تتحرك الورقة الثانية حول العين الأساسية لمنع فشل كارثي إذا كُسِرت العين الأساسية.
برغي مركزي وروابط محاذاة (أشرطة الارتداد)
- برغي المركز: مشبك عالي الشد يمر من خلال منتصف كل ورقة. يعمل على ربط حزمة الزنبرين معًا وتثبيتها في مقاعد المحور من أجل تحديد موضع المحور وتوجيهه بدقة تحديد موضع المحور وتوجيهه.
- رابطة المحاذاة: مشابك فولاذية هيكلية ملفوفة حول جوانب كومة الورقة. تمنع ت twisting الأوراق الفردية خارج المحاذاة أثناء الانثناء الشديد وتمتص القوى العكسية أثناء rebound التعليق.
أباريز وشماكر
- أباريز: يتم ضغطها داخل عيون الزنبرين، هذه الإدخالات المصنوعة من المطاط أو البولي يوريثين أو البرونز تعزل اهتزاز الطريق وتزيل تآكل المعدن مقابل المعدن.
- التعليق: نظرًا لأن ورقة الزنبرك تتسطح وتمتد عندما تضغط، فإن العُقدة تعمل كصلة متأرجحة ديناميكية في طرف واحد، مما يسمح بتغير طول الزنبرك دون احتكاك.
مسامير على شكل حرف U ولوحات التثبيت
عملياتنا تركيب السلقّة والمسمار U المشابك المعدنية تثبت ورقة الربيع مباشرةً في housing المحور. تربط صواميل U ذات الخيوط الثقيلة فوق لوحات التثبيت العلوية أو السفلية، وتثبت الحزمة الكلية تحت تأثيرات عمودية شديدة وتحميلات الانحناء أثناء الالتفاف.
أغطية مضادة للاحتكاك بين الصفائح
موضع بين أوراق الزنبرك الفردية، مركب موانع احتكاك بين الأوراق/أوراق متداخلة مضادة للاحتكاك تقليل التآكل المادي، القضاء على ضجيج النقر، والحفاظ على الاتساق في الأداء بين الصفائح وتخميد. فهم القوى الحمْلِية البنيوية الإجمالية ومراجعة العناصر الأساسية مواد الربيع والمعايير يضمن أن يعمل إعدادك بالكامل موثوقاً به تحت أقصى سعة تحميل.
اختيار المواد ومعايير السبائك
الفهم ما هو زنبرك ورقيّ مصنوع من يكشف لماذا يتعامل مع الأحمال الديناميكية الضخمة دون تشوه دائم. كشركة تصنيع محاور ميكانيكية محترفة، نختار سبائك فولاذ عالية الشد مصممة لتحمل الإجهادات الانكسارية الشديدة، والتحميل الدوري المستمر، وظروف التشغيل القاسية.
سبائك فولاذ ربيع عالي الشد
اختيار الفولاذ يحدد مباشرة أقصى قدرة تحميل وعمر العمل لـ زنبرك ورقي بسيط. يفشل الفولاذ الكربوني القياسي تحت الإجهاد الشديد، ولهذا نعتمد على سبائك فولاذ ربيع متخصصة محكومة بالمعالجة بالتبريد والتلدين الدقيقة:
- SUP9 / SUP9A (55Cr3): المعيار القياسي للمركبات الخفيفة إلى المتوسطة الكثافة، يوفر قوة إسقاط عالية وصلابة موثوقة.
- 60Si2Mn: سبيكة سيليكون-منغنيز تمنح حدود مرونة استثنائية ومقاومة الترهل، مما يجعلها مثالية للمحاور الثقيلة للمركبات التجارية.
- 55CrMnA / 50CrV4: سبائك كروم-منغنيز وفاناديوم مصممة للضغط الديناميكي الشديد، التحميل الصدمى، ودورات الخدمة العالية.
اختيار السبيكة الصحيحة للمتطلبات الهيكلية يتبع مبادئ مشابهة لتلك الموجودة في تطبيقات أخرى عالية الإجهاد، كما موضح في دليل اختيار الافراجات الميكانيكية لدينا.
الأهداف الميكانيكية
لضمان الأداء والسلامة، تستوفي مواصفات موادنا الخام عتبات ميكانيكية صارمة قبل التصنيع:
| خاصية ميكانيكية | مدى معاملات الهدف | الأهمية الهندسية |
|---|---|---|
| قStrength السحب | 1,200 – 1,500 MPa | يمنع فشل بنيوي تحت الحملات الديناميكية القصوى |
| قوة الخضوع | ≥ 1,100 MPa | يضمن عودة النابض إلى منحناه الأصلي دون الترهل |
| مستوى الصلابة | 38 – 48 HRC | يحقق توازنًا مثاليًا بين تآكل السطح ومرونة اللب |
| عمر التعب الديناميكي | 200,000 – 500,000 دورة | يضمن عمر تشغيل طويل تحت التوتر المستمر واهتزاز الطرق |

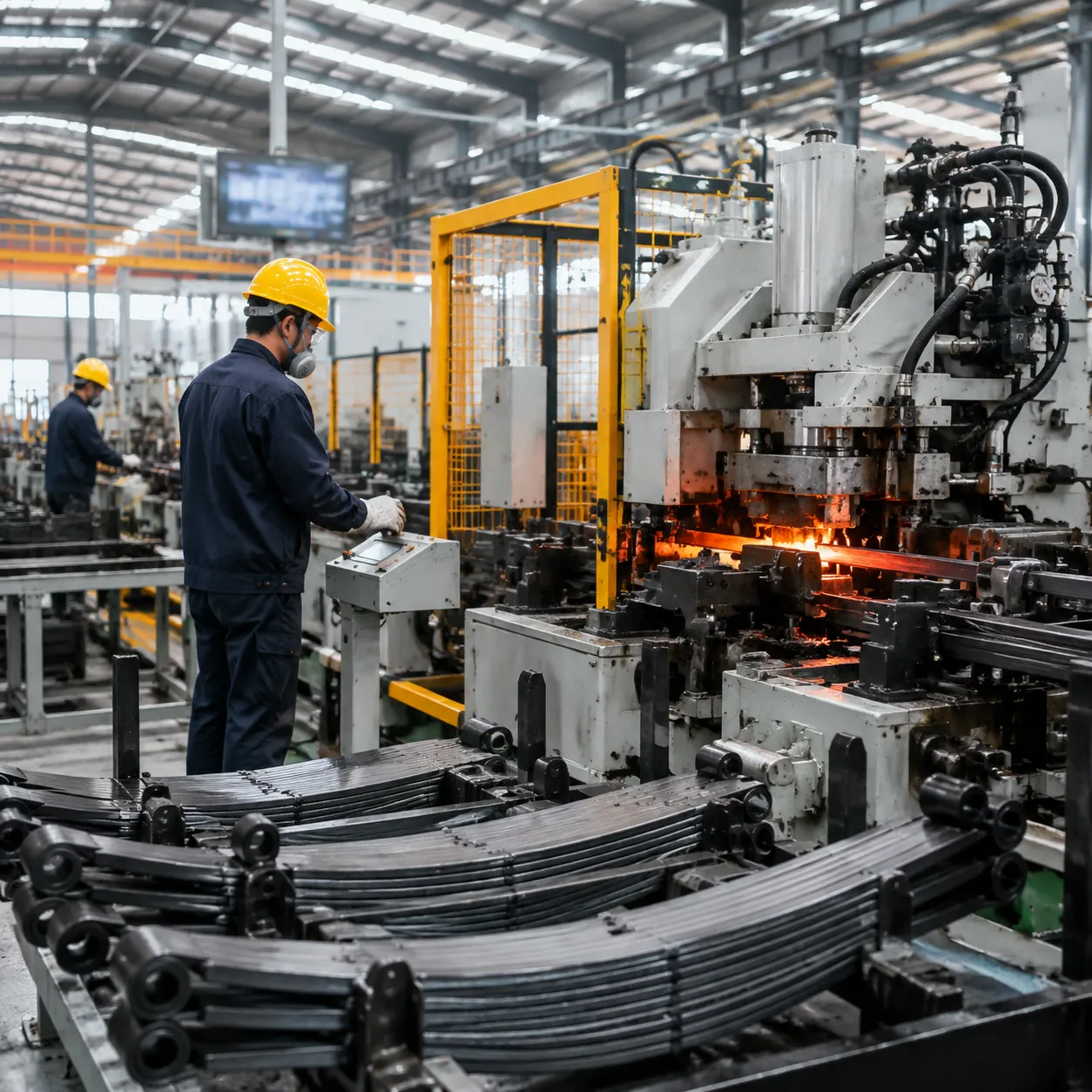

العملية التصنيعية من خمس مراحل على مستوى السيارات
لفهم ما هو زنبرك ورقيّ مصممة لتحمل الأحمال التجارية الثقيلة، يجب أن تنظر إلى كيفية صنعها. في منشأتنا التصنيعية، نحول الفولاذ السبائكي الخام إلى مكونات تعليق ثقيلة باستخدام عملية دقيقة بخمس مراحل مصممة لعمر تعبئة عالي وقوة استثنائية.
1. فحص المادة الخام
الجودة تبدأ على المستوى المعدني. قبل أن يبدأ أي إنتاج، نختبر الألواح المسطحة الواردة بدقة لضمان السلامة البنيوية المطلقة.
- التحقق من樣 المَركّب: نتحقق من التركيبات الكيميائية لسبائك فولاذ الزنبرن عالي الشد مثل 60Si2Mn, SUP9, و 55CrMnA.
- فحص العيوب: يتم فحص قضبان السطح للتحقق من وجود تشققات في الخياطة، وإزالة الكربون، وتفاوتات الأبعاد.
- معايير المورد: نقوم بتوريد المواد الخام المعتمدة من خلال مصادر موثوقة موردو النوابض الضغطية للأحجام والمواد المخصصة لضمان نقاوة معدنية عبر كل دفعة.
2. القص، تشكيل الالتواء والمعالجة الحرارية
بعد أن يجتاز المادة الخام التفتيش، يتم قطع قضبان الفولاذ وتشكيلها ضمن شروط حرارية مراقبة.
- القص والتقويس: يتم قص كل ورقة إلى الأطوال الدقيقة، وتخضع أوراق البروفايل القوسي للدحرجة التراجعية الدقيقة.
- التفاف العين والتقويس: يتم تقويس نهاية الورقة الرئيسية بلفائف ساخنة إلى عيون الزنبرك، ويتشكل الفولاذ لضبط الدقيقة ارتفاع القوس الحر والانحدار.
- المعالجة بالالتبريد والتسخين المسبق يُسخَّن الأوراق إلى درجات حرارة عالية، وتُهَرَّس بالزيت للحصول على الصلابة، وتُمعّد لتحقيق أقصى قدر من المتانة والمرونة.
3. تعديل السطح (التدشين بالرصاص وبالتغطية)
الصلب المعالج بالحرارة يتطلب عمليات سطحية متخصصة لمقاومة التآكل البيئي والضغط التشغيلي.
- التدخين بالرصاص للتوتر: نحن نقصف الجانب التوتري من كل ورقة برشاش من الرصاص الفولاذي عالي السرعة. هذه العملية تحدث توترات احتكاكية سالبية متبقية، وترفع العمر الديناميكي للعبوء حتى 200,000–500,000 دورة.
- الغطاء الواقي: تحصل الأوراق الفردية على طبقة حفاظ مطلية بالكبريتات الزنك أو تشطيب بودرة مضاد للتآكل لمنع تراكم الصدأ بين الأوراق.
4. التجميع والضبط المسبق (Scragging)
تأتي المكونات الفردية معًا ليصبح النظام كاملاً ومتزنًا زنبرك ورقي بسيط.
- تكديس المكونات: يُركَّب حشيات مضادة للاحتكاك بين الأوراق، وأشرطة محاذاة (أشرطة الارتداد)، وبراغي مركزية، وبلابر مطاط أو بولي يوريثان.
- الضبط المسبق (Scragging): نضغط بمضغ كامل نابض الورقة المشَكَّلة إلى ما بعد نقطةYield عدة مرات. هذا يضبط مسبقًا النابض، ويقضي على انخفاض الارتفاع الأولي على المركبة ويؤمن أداء ارتفاع ركوب ثابت.
5. مراقبة الجودة والاختبار الديناميكي
قبل مغادرة خط إنتاجنا، تخضع كل دفعة إنتاج للتحقق الإلزامي.
| مرحلة الاختبار | معايير التقييم |
|---|---|
| اختبار التحميل والتقييم | يفحص الانحراف تحت الحمولة المصممة لضمان سعة الحمولة الصحيحة. |
| اختبار عمر التعب | subjects the spring assembly to continuous cyclic loading to prove durability الخِدْمَة تُعَرِّض تجميعة النابض للتحميل الدوري المستمر لإثبات المتانة. |
| الفحص الأبعادي | يتحقق من المسافة بين العينين، وارتفاع القوس، ومحاذاة المسمار، وتباعد الصفائح وفق التحملات. |
نابضات ورقية مقابل نابضات ملفية مقابل التعليق الهوائي
عند اختيار التخطيط التعليقي المناسب لشاحنات النقل التجارية، والمقطورات، أو المركبات خارج الطرق، ينبغي فهم كيفية أن زنبرك ورقي بسيط التفوق على البدائل في الإعدادات الأخرى أمر حاسم. كل تصميم ينطوي على مقايضات هندسية محددة بين سعة التحميل، والتعقيد الكلي، وتكاليف التشغيل على المدى الطويل.
إليك مقارنة مباشرة لكيفية مقارنة النوابض الورقية مع نوابض التلفيف ونُظم التعليق الهوائي عبر المعايير التشغيلية الأساسية:
| مقياس الأداء | نوابض ورقية | نوابض ملفية | التعليق الهوائي |
|---|---|---|---|
| سعة الحمولة | عالي جداً | متوسطة | عالي (متغير) |
| التعقيد الهيكلي | منخفض (التحديد الذاتي) | متوسط (يتطلب ربط الذراعين) | عالي (ضاغطات، خطوط، صمامات) |
| المتانة والمتانة القاسية | استثنائي | عالي | متوسط (خطر تسرب الهواء) |
| تكاليف الصيانة | منخفض جدًا جدًا | منخفض إلى متوسط | عالي |
| راحة الركوب (غير محملة) | ثابت / جامد | ناعم | استثنائي (التعادل الذاتي) |
سعة تحميل المركبة ودعم الحمولة
- النوارات الورقية: توزيع الوزن الشديد عبر عدة نقاط إطار الهيكل. نحن نصمم حزم نوارت ورقية ثقيلة الوزن خصيصاً لمنع هبوط الإطار وتحمل أحمال رأسية شديدة.
- النوارات الملفية: تقدم معدلات نابض ديناميكية مثالية للمركبات الخفيفة الحمولة. بينما الأداء العالي نوابض لولبية يتعامل مع الأحمال المتوسطة بشكل مريح، إلا أنها تفتقر إلى البنية الهيكلية الواسعة المطلوبة للحمولات القصوى.
- الهواء التعليق: يحافظ على ارتفاع الركوب ثابتاً تحت أحمال متغيرة عبر جيوب هوائية قابلة للتعديل، رغم أن حدود الوزن الإجمالية تظل مقيدة بهوامش أمان ضغط الهواء.
التعقيد الهيكلي وتحديد موضع المحور
- النوارات الورقية: تعمل في الوقت نفسه كعنصر نابض وربط هيكلي يحافظ على المحور في موضعه. هذا يلغي الحاجة إلى أذرع تحكم مساعدة أو هندسة ربط متعددة التعقيد.
- النوارات الملفية والتعليق الهوائي: لا يمكن لأي منهما دعم المحور بمفرده. كلاهما يعتمد على أذرع خلفية، قضبان بانارد، وأعضاء تقاطعية إضافية للحفاظ على المحاذاة الصحيحة.
المتانة والمتانة القاسية
- النوارات الورقية: مصممة لتحمل الرمل والحصى، الوحل، درجات الحرارة القصوى، والضغط الميكانيكي المستمر. إذا كُسر نابض واحد، تبقى بقية النابضات عادةً محافظة على وظيفة المحور حتى الصيانة.
- النوارات الملفية: موثوق للغاية في القيادة اليومية، ولكنه عرضة لفشل التعب عند تعريضه لإجهادات جانبية متكررة.
- الهواء التعليق: يعتمد على مثانات مطاطية، وأجهزة استشعار إلكترونية، وخطوط هوائية يمكن أن تتسرب أو تتجمد أو تتمزق تحت الاستخدام الصناعي المكثف.
تكاليف الصيانة
- النوارات الورقية: أقل قدر من الصيانة الروتينية اللازمة بخلاف فحص عزم ربط عُقْلة U وفحص أكمام ملف الربيع. الإصلاحات مباشرة وفعالة من حيث التكلفة.
- النوارات الملفية: صيانة عامة منخفضة، على أن تحتاج أقفال الاتصال المحيطة إلى فحص واستبدال منتظم.
- الهواء التعليق: أعلى تكلفة تشغيل. الضاغطات الهوائية، والمجففات، صمامات التحكم في الارتفاع، والمثانات تتطلب خدمات متكررة واستبدال مكونات مكلف مع مرور الوقت.
راحة الركوب
- النوارات الورقية: يوفر ركوباً أكثر صلابة عندما تكون المركبة خالية من الحمولة بسبب الاحتكاك بين الأوراق، ولكنه يصبح أكثر سلاسة بشكل كبير تحت الحمولة الكلية.
- النوارات الملفية والتعليق الهوائي: يوفر امتصاص صدمات متفوق وجودة ركوب منخفضة الاهتزاز بغض النظر عن وزن الحمولة.
دليل تشخيص: علامات تآكل وتلف زنبرك الورقة
مع مرور الوقت، تسوء الحمولة الثقيلة وظروف الطريق القاسية مكونات التعليق. كمصنعي زنبرك مخصص، نوصي بفحوصات دورية لالتقاط نوْفَة ورْقية الإرهاق قبل أن يؤدي إلى فشل كارثي أو إصلاحات مكلفة لنظام الدفع.
هيكل غائر وارتفاع ركوب غير متساوٍ
هيكل أسقط غالبًا ما يكون العرض الأول لأعراض تآكل زنبرك الورقة.
- المركبة ميلاً: انحراف مميز إلى جانب واحد يشير إلى تعب محلي أو زنبرين مكسور منعزل في تلك الزاوية.
- الهبوط الأسفل: انخفاض الخلوص يجعل المحور ي撞س إطار نقاط الإيقاف العلوية بشكل متكرر تحت ظروف الحمولة القياسية.
- هبوط الخلفية: التعليق الخلفي ينخفض حتى بدون أوزان، مما يشير إلى فقدان الأوراق للارتفاع والشد الحرة المصممة.
صدأ الطحن وتآكل ما بين الأوراق
- مسحوق أكسيد أحمر: الغبار الأحمر المصفر (صدأ الطحن) بين الأوراق يشير إلى احتكاك معدني-معدني مباشر وتدهور بطانة مضادة للاحتكاك.
- خـرْم ورق البلاطات: احتكاك عالي يترك خطوات عميقة أو حواف بارزة في أوراق التزاوج، وما يسد الحزمة ويعوق حركة الزنبرين المرنة.
صوت صفير وقرقعة معدنية
مشاكل الضوضاء تشير مباشرة إلى سطحين جافين بين الأوراق أو تثبيتاً فضفاضاً للمكونات.
- صفير حاد مرتفع الصوت: خشونة مستمرة أثناء حركة التعليق تشير إلى أوراق جافة، أو بلاطات طرف مفقودة، أو أزرار كفيفة باهتة تالفة.
- قرقعة ثقيلة أو طرق متقطعة: طرق معدنية عالية فوق المطبات تشير إلى مسامير U غير محكمة، أو دبوس مركزي مقطع، أو تعويض حلقة عين شديد.
تشققات مرئية أو كسر:
الضرر الهيكلي يتطلب إزالة المركبة من الخدمة فوراً لحماية القيادة والسلامة.
- تشققات دقيقة من الإجهاد: المتشققات الدقيقة عادة ما تتطور قرب ثقب المسمار المركزي أو العيون الملفوفة حيث تتزايد الإجهادات عند الانحناء.
- انفصال ورقة كاملة: ورقة فردية متشققة بالكامل تقلل من سعة الحمولة الديناميكية وتخاطر بإزاحة المحور المفاجئة أثناء التشغيل.
إرشادات الهندسة والتوريد
إيجاد التكوين المناسب لزنبرن الورقة يتطلب موازنة قدرة الحمل، عمر التعب، ومعلمات التثبيت الدقيقة. كمتخصصة تصنيع زنبرن ميكانيكي، نيسر عملية الشراء الخاصة بك من التحقق من التصميم الأولي إلى الإنتاج عالي الحجم.
القدرات المخصصة OEM/ODM
خيارات القياسية الجاهزة غالباً لا تلبي متطلبات وزن المركبة والضغط المتخصصة. نحن نوفر طيفاً كاملاً القدرات المخصصة OEM/ODM لبناء أنظمة تعليق زنبرن ورقية مصممة حول ديناميات مركبتك الدقيقة ومتطلبات التشغيل الخاصة بك.
- الهياكل الهندسية المخصصة: زاوية الانحدار، وارتفاع القوس الحر، وتكوينات عيون، وعدد الطبقات.
- اختيار المواد: عروشات سبائك قوية مصممة لتحمل الحمولة وحدود التعب (60Si2Mn، SUP9، 55CrMnA).
- الحماية السطحية: معالجات زنك-فوسفات مخصصة، وتطعيم بالرصاص، وتغطية كهربائية لإيقاف التآكل.
تقديمات المخططات الفنية
لتسريع زمن الرد على العروض ومراجعات الهندسة، قدِّم رسوماتك الفنية (CAD، STEP، DWG، أو PDF) مع المعلمات الهندسية الأساسية الموضحة أدناه:
| معامل المخطط | البيانات الهندسية المطلوبة |
|---|---|
| مواصفات الهندسة | عرض الورقة، سماكة الكومة، قطر الزرّ المركزي، ارتفاع القوس الحر |
| إعداد العين | عين ملفوفة، غلاف عسكري، أو طرف مسطح؛ قطر العين الداخلية |
| متطلبات الحمولة | سعة الحمولة المصنفة، معدل النابض المستهدف، وأقصى تشوه |
| درجة المادة | مواصفة السبائك (على سبيل المثال SUP9/60Si2Mn) ومستوى المعالجة الحرارية |
استجابة RFQ سريعة
نحن نولي الأولوية للسرعة والدقة في كل مرحلة من دورة الشراء:
- إخراج RFQ خلال 24 ساعة: عروض تفصيلية ومراجعات التصميم مُقدمة خلال يوم عمل واحد.
- النمذجة السريعة: نماذج أولية وظيفية مبنية في 7 إلى 10 أيام عمل.
- الامتثال للجودة: تشمل كل دفعة إنتاج تقارير اختبار المواد الكاملة (MTR) وشهادة اختبار التعب الديناميكي.
الأسئلة الشائعة حول نوابض الورقة
كم تدوم عادةً ممتصات الورقة؟
تدوم أغلب ممتصات الورقة بين 100,000 إلى 200,000 ميل (حوالي 10 إلى 15 عامًا) في ظل ظروف القيادة القياسية. ومع ذلك، قد يؤدي التعرض المستمر للأحمال الثقيلة التجارية، أو الصدمات خارج الطرق، أو ملح الطرق إلى تقصير عمر الخدمة بشكل كبير. نُصمم مجموعات من الفولاذ عالي الشد لتحمل عمر دوران ديناميكي يصل إلى 200,000 إلى 500,000 دورة لأقصى قدر من المتانة.
هل يمكنك القيادة مع ممتص ورقي مكسور؟
لا، يجب ألا تقود أبدًا بممتص ورقي مكسور. ورقة مكسورة تشوّه محاذاة المحور الخلفي، وتؤثر بشكل حاد على التحكم في التوجيه، وتزعزعة توزيع الحمولة. القيادة المستمرة تعرض للأضرار الثانوية بالإطارات، وخطوط الفرامل، وتشكّل هيكل المركبة. كأنك متمرس شركة تصنيع نوابض للنوابض المخصصة والقياسية, نوصي بشدة باستبدال النوابض الورقية زوجاً بزوج للحفاظ على ارتفاع متوازن ومتانة Handling عبر المحور.
ما الفرق بين نوابض متعددة الأوراق ونوابض ورقية بارابولية؟
| الميزة | سبرينغ متعددة الأوراق | نوابض ورقية بارابولية |
|---|---|---|
| التصميم | طبقات مكدسة متعددة من سمك موحد | طبلات قليلة، مصفوفة بشكل مخطط مع انخفاض السمك عند الأطراف |
| الوزن | ملف هيكلي أثقل وأكثر صلابة | أخف وزنًا، تقليل كتلة غير مكملة |
| احتكاك بين الصفائح | احتكاك أعلى وتخميد ذاتي | حد أدنى من الاتصال بين الأوراق، تقليلwear |
| راحة الركوب | صلابة، مصممة لأقصى حمل | امتصاص صدمات أكثر سلاسة ومرونة |
| الاستخدام النموذجي | المركبات التجارية الثقيلة والمقطورات | الشاحنات الخفيفة، والحافلات الحديثة |
كيف أعرف إذا كانت نوابض ورقية بحاجة إلى استبدال؟
راقب العلامات الواضحة للارتداء والإجهاد:
- انخفاض هيكل المركبة: يميل الجزء الخلفي من المركبة إلى جانب واحد أو يجلس منخفضًا بشكل ملحوظ من المعتاد.
- التلامس القاعدي المتكرر: الإطار يضرب نقاط التوقف المصممة من المطاط عند القيادة فوق المطبات البسيطة.
- أصوات صرير أو طقهــة: سببها براغي مركزية مستهلكة، وبوشينغز متهالكة، أو احتكاك جاف بين الصفائح.
- صدأ ظاهر أو تشققات: أوراق مكسورة، مسامير U مفكوكة، أو غبار صدئ حبيبي بين طبقات النابض.
- تآكل الإطارات غير المتجانس: عدم المحاذاة الناتج عن هبوط أو انزياح عيون النابض مما يسحب المحور الخلفي.
