Was ist eine Druckfeder und wie funktioniert sie?
Definition und mechanische Funktion
Eine Druckfeder ist ein offengewickelte helical coil mechanische Vorrichtung, die entwickelt wurde, um Widerstand gegenüber axial angewendeten Druckkräften zu bieten. hergestellt aus hochfestem Federdraht, diese Bauteile bieten kritischen Widerstand, Unterstützung und Energiespeicherung über unzählige mechanische Baugruppen hinweg.
- Kernmechanischer Zweck: Nimmt Kraft auf, dämpft Stoßbelastungen und erhält unter Last kontinuierlichen Rückstoß widerstand.
- Elastische Rücknahme: Dynamisch kehrt sie zurück zu ihrem vorgesehenen Freilänge wenn die äußere Kraft gelöst wird.
- Strukturelle Integrität: Präzisionsgeformt bis auf Präzisions- Drahtdurchmesser und Außendurchmesser Standards zur Gewährleistung der strukturellen Stabilität ohne Verdrehung unter schweren Lasten.
Funktionsprinzip der Federkompression
Der grundlegende Mechanismus von Federkompression beruht auf elastischer potenzieller Energie und linearer Deflexionsphysik. Wenn äußere Kräfte die Feder längsachse komprimieren, wird Energie gespeichert und in einem vorhersehbaren Zyklus freigesetzt:
- Lastaufnahme: Eine aufgebrachte axiale Druck drückt die Feder längs ihrer Länge zusammen und verengt den Hakenabstand zwischen einzelnen Windungen.
- Speicherung potenzieller Energie: Wenn sich das Metall auf mikroskopischer Ebene dreht, wird kinetische Kraft direkt in gespeicherte potentiellen Energie im Material.
- Kontrollierte Energiefreisetzung: Wenn die Drucklast nachlässt, gibt die Feder ihre gespeicherte Energie frei und stellt den Mechanismus sicher und effizient in seinen Ruhezustand zurück.
Gängige Typen von Druckfedern
Nicht alle Druckfederanordnungen verwenden dieselbe Form. Je nach Platzbeschränkungen, Lastanforderungen und Bewegungssteuerungsanforderungen fertigen wir mehrere unterschiedliche Geometrieprofile, um die Leistung zu optimieren. Überprüfen Sie unseren umfassenden Federschaft-Kompressionsführers um zu sehen, wie verschiedene Designs unterschiedliche Lasten handhaben.
Zylindrische Druckfedern
Dies ist das Standard geradlinige helicale Spule Design mit konstanter äußerer Durchmesser über seine gesamte freie Länge. Es bietet gleichmäßigen Widerstand gegen axiale Druckbelastung und ist die bevorzugte Lösung für Standard-Energiespeicheranwendungen.
- Am besten geeignet für: Alltägliche mechanische Baugruppen, Ventile und Schalter.
- Hauptvorteil: Konstanter Federweg und einfache Fertigung.
Kegel- und konische Federn
Kegelfedern verjüngen sich nach unten, wodurch eine Kegelform entsteht, bei der die Spulenpfahlung es den kleineren aktiven Windungen ermöglicht, sich unter Druck in größere zu nesteln.
- Reduzierte Solidhöhe: Sparen vertikalen Raum bei vollständiger Kompression.
- Verhinderung des Ausbuckelns: Hohe dynamische Stabilität, ohne Führungsstange oder interne Stifte.
Säulen- und Sanduhrfedern
Diese spezialisierten Formen modifizieren das äußere Durchmesserprofil, um seitliche Stabilität und Gehäusebeschränkungen zu steuern:
- Zylinderfedern: Weiter in der Mitte und schmäler an den Enden, ideal zum Platzsparen bei der Dämpfung von Betriebs vibrationen.
- Stundenglasfedern: Schmäler in der Mitte und weiter an den Enden, passen leicht um Montagebolzen oder in benutzerdefinierte Gehäusebohren.
Bei der Arbeit mit kompakten Baugruppen oder Mikroelektronik ist Präzisionskonstruktion kleinen Druckfedern in diesen individuellen Profilen bietet maximale Stabilität an engen Stellen.
Varianz-Pitch-Federn
Im Gegensatz zu Konstant-Pitch-Federn weisen Variations-Pitch-Designs ungleichmäßigen Abstand zwischen einzelnen Windungen des Federstahldrahts auf.
- Nichtlinearer Grüßen Sanfte Anfangsresonanz, die sich deutlich erhöht, wenn die Last steigt.
- Resonanzschutz: Reduziert operative Stöße und verhindert schädliche Ausschläge in Hochgeschwindigkeitsmaschinen.
Konfigurationen der Enden von Druckfedern
Die Endkonfiguration einer helicalseiligen Feder bestimmt direkt, wie Kräfte über die Feder übertragen werden, wie bündig sie gegenüber passenden Bauteilen sitzt und wie zuverlässig sie axialen Druck verarbeitet. Als professioneller Hersteller von mechanischen Federn entwickeln wir vier primäre Endformen, um spezifische Montage- und Leistungsanforderungen während der Federkompression zu erfüllen.
Geschlossene und geschliffene Enden
Geschlossene und angelieferte Enden weisen Endwindungen auf, die nach innen gebogen (flug) und plan geschliffen sind, um eine saubere, 90-Grad-Abstützfläche zu schaffen.
- Wichtige Vorteile: Überlegene Ausrichtung, reduziertes Knickrisiko und maximale Kontaktfläche.
- Beste Anwendungen: Präzisionsmaschinen, Automobilventile und schwerlastige Anwendungen, die eine zuverlässige Energiespeicherfreigabe erfordern.
- Auswahl-Tipp: Schau dir unseren Leitfaden zu Kompressionsfeder-Typen und Auswahlmöglichkeiten an, um die Schleifkosten mit deinen erforderlichen Planheits-Toleranzen in Einklang zu bringen.
Geschlossene und ungeschliffene Enden
Geschlossene und ungeschliffene Enden weisen quadratische Endwindungen auf, die Spitzen bleiben jedoch ungeschliffen. Die natürliche Kontur des Federstahldrahts bildet die Kontaktfläche.
- Wichtige Vorteile: Niedrigere Herstellungskosten als bedingte Enden bei gleichzeitiger Erhaltung einer guten strukturellen Standfestigkeit.
- Beste Anwendungen: Standardanwendungen im Handel, bei denen eine genaue Rechtwinkligkeit unter Druck nicht zwingend erforderlich ist.
- Eigenschaften: Bietet solide Stabilität für mittlere Belastungen, ohne den Drahtdurchmesser am Ende zu verändern.
Offene Enden (Gesmalt und Unbeschichtet)
Offene Endenkonfigurationen bewahren eine konstante Wickelungslage bis zur Spitze, ohne die letzten Wickel flach zu biegen.
| Konfiguration | Primäre Merkmale | Gängige Anwendungen |
|---|---|---|
| Offen und Ungeschliffen | Die Spulen bleiben durchgehend offen aufgewickelt; geringste Herstellungskosten; für Ausrichtung ist eine Führungstange oder ein Rohr erforderlich. | Einfache mechanische Kopplungen, kurze freiere Längenbaugruppen und kostenaffine Hardware. |
| Offen und Geschliffen | Endspulen werden flach geschliffen, während die offene Pitch-Struktur erhalten bleibt; bietet flache Stützung mit weniger Gesamtwickeln. | Spezialisierte Maschinen, die flache Sitzflächen zusammen mit geringer Festhöhe benötigen. |

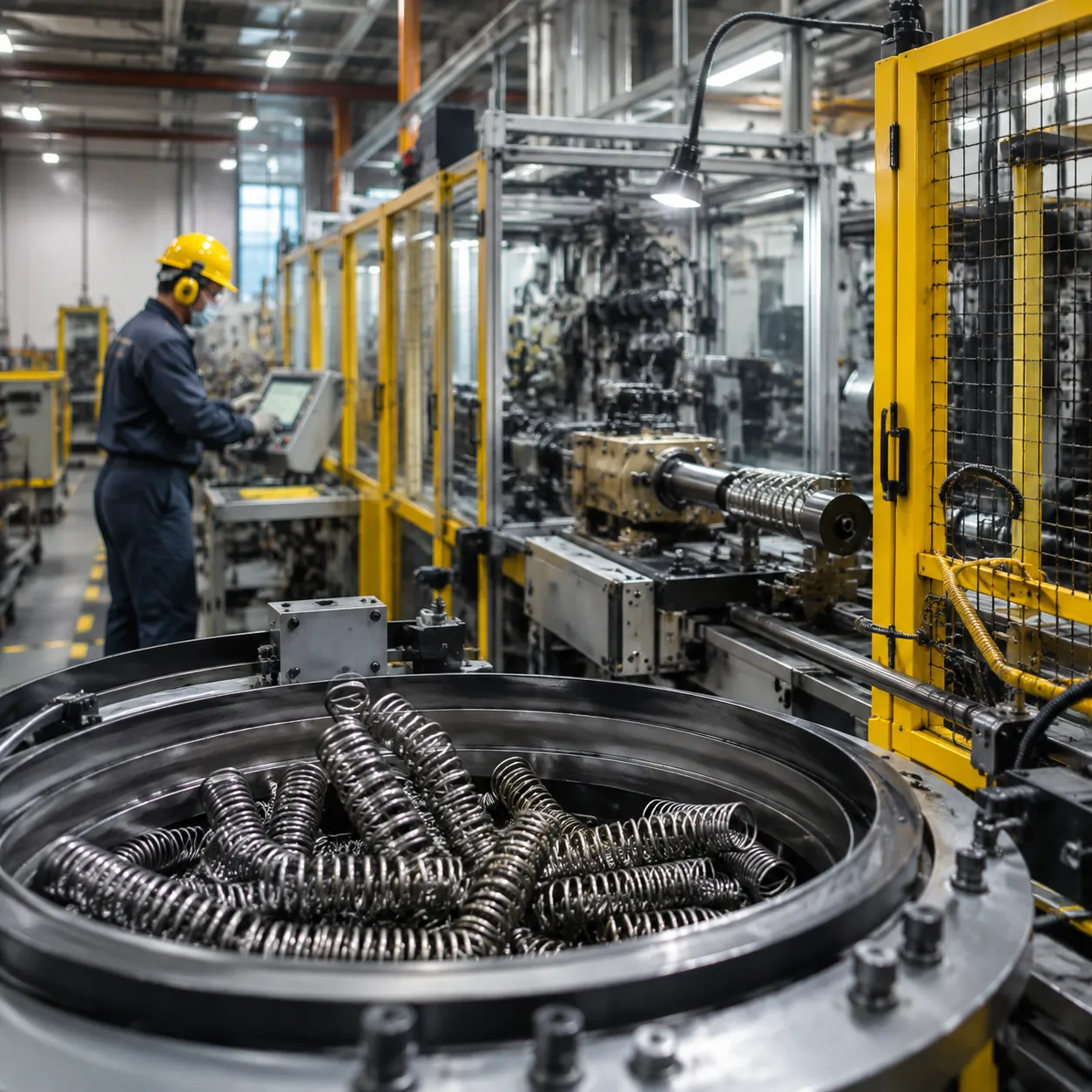

Materialien, die in der Herstellung von Druckfedern verwendet werden
Die Wahl des richtigen Materials bestimmt, wie effektiv Ihre Federnkompression unter Stress, Temperaturschwankungen und korrosiven Bedingungen funktioniert. Als professioneller Hersteller von mechanischen Federn wählen wir hochwertiges Federstahldraht und Legierungen, um eine lange Zykluslebensdauer und zuverlässige Energiespeicherung sicherzustellen.
Music-Draht und Kohlenstoffstahl
Hochkohlenstoffstähle sind die beliebtesten Optionen für allgemeine Anwendungen, die hohe Festigkeit und hohe Ermüdungsbeständigkeit erfordern.
- Music Wire (ASTM A228): Erzeugt außergewöhnlich hohe Zugfestigkeit und Zähigkeit. Er bewältigt hohe zyklische Stoßlasten mühelos, erfordert jedoch einen Schutzbeschichtung (wie Zink oder Nickel) gegen Feuchtigkeit.
- Hartgezogenes Kohlenstoffstahl: Eine kosteneffiziente Lösung für Standardanwendungen mit geringer Belastung oder statischen Lasten.
- Ölgehärteter Stahl: Ideal für Hochbelastungs-Dynamikanwendungen, die einen größeren Drahtdurchmesser erfordern.
Edelstahllegierungen
Wenn Betriebsumgebungen Feuchtigkeit, Chemikalien oder erhöhte Temperaturen beinhalten, bietet Edelstahl von sich aus Korrosionsbeständigkeit, ohne nach der Plattierung zusätzliche Oberflächenbehandlungen zu benötigen.
- 302 / 304 Edelstahl: Die Standardwahl für Lebensmittelverarbeitung, medizinische Geräte und Outdoor-Anwendungen. Sie verbindet hohe Festigkeit mit hervorragendem Korrosionsschutz.
- 316 Edelstahl: Bietet überlegene Beständigkeit gegen Chloride, Meersalz und aggressive Säuren. Überprüfen Sie unsere detaillierte Kompressionsfederstahl-Guide für Temperaturbewertungen und Legierungswahl.
- 17-7 PH Edelstahl: Kombiniert hohe Festigkeit mit Hitzebeständigkeit für Betriebsbedingungen bis zu 600°F (315°C).
Speziallegierungen und nicht eisenhaltige Materialien
Für extreme thermische Bedingungen, chemische Exposition oder elektrische Anforderungen sind Spezialmaterialien verfügbar. Erkunden Sie unsere vollständige Aufschlüsselung von Druckfeder-Materialien und -Typen um die richtige Passform für Ihre individuelle Anlage auszuwählen.
- Inconel-Legierungen (X-750 / 718): Behält mechanische Festigkeit und Oxidationsbeständigkeit bei extremen Temperaturen über 1.000 °F (538 °C).
- Phosphor Bronze & Beryllium Copper: Bietet hervorragende elektrische Leitfähigkeit und nichtmagnetische Eigenschaften für Elektronik und funkenbeständige Werkzeuge.
- Titanium: Liefert ein überlegenes Stärke-Gewicht-Verhältnis und Biokompatibilität für Luft- und Raumfahrt- sowie medizinische Bauteile.
Wichtige Parameter und wie man Zugfedern misst
Exakte Abmessungen einer helicalen Spule zu erhalten ist entscheidend für passgenaue Passung, Freiraum und vorhersehbares Federkompressionsverhalten. Sie können vollständige Abmessungsstandards in unserer umfassenden Leitfaden zu mechanischen Federn. Wir verwenden digitale Messschieber und Kraftprüfgeräte, um diese Kernparameter genau zu messen.
| Parameter | Messdefinition | Primäres Werkzeug |
|---|---|---|
| Drahtdurchmesser | Dicke des einzelnen Federstahldrahtstrangs | Mikrometer / Messschieber |
| Freie Länge | Gesamthöhe ohne Belastung | Messschieber / Höhenmesser |
| Außendurchmesser (AD) | Breite über die äußeren Drahtwindkegel hinweg | Digitaler Messschieber |
| Innendurchmesser (ID) | Innerer Freiraum quer durch die Spule | Innenmessschieber / Passstift |
| Federkennwert | Menge an Kraft pro Einheit der Kompressionsdistanz | Lastprüfungsmeter |
Drahtdurchmesser und Freilänge
- Drahtdurchmesser: Messen Sie den Federdraht über eine einzelne Strangseite. Nehmen Sie Messungen an mehreren Punkten vor, um Konsistenz zu überprüfen, da kleine Durchmesseränderungen die Federsteifigkeit drastisch beeinflussen.
- Freie Länge: Legen Sie die offengewickelte Feder auf eine flache Oberfläche, ohne axiale Druck auszuüben. Messen Sie die Gesamtlänge von oben nach unten, während die Feder vollständig unbelastet ist.
Außendurchmesser (AD) und Innendurchmesser (ID)
- Außendurchmesser (AD): Messen Sie quer über die äußeren Drahtwindkegel. Diese Abmessung stellt sicher, dass die Feder beim Einbau in ein Gehäuse oder Zylinder reibungslos passt, ohne beim Betrieb zu blockieren.
- Innendurchmesser (ID): Messen Sie den offenen Raum innerhalb der Windungen. Dieser Parameter ist kritisch, wenn die Feder über eine interne Führungsscheibe oder Achse montiert wird.
- Spulenabstand: Messen Sie den Abstand von der Mitte zur Mitte der aufeinanderfolgenden aktiven Spulen, um die Gesamtreise und den Hub zu bewerten.
Federsteifigkeit und Tragfähigkeit
- Federrate: Dies misst die Federsteifigkeit, ausgedrückt in Pfund pro Zoll (lb/in) oder Newton pro Millimeter (N/mm). Es bestimmt, wie viel Widerstand die Feder unter Last bietet.
- Tragfähigkeit: Die maximale Arbeitskraft, die die Feder before ihre Solidhöhe erreichen kann, ohne ihre strukturelle Integrität zu verlieren. Korrekte Lastberechnung gewährleistet maximale potenzielle Energiespeicherung über wiederholte Zyklen. Für Hochleistungs-Anordnungen schauen Sie sich unsere Leitfaden für Hochleistungs-Druckfedern an, um Belastungsgrenzen unter extremen Bedingungen zu bewerten.
Industrielle und alltägliche Anwendungen von Druckfedern
Druckfedern sind wesentliche mechanische Bauteile, die in nahezu jeder globalen Branche zu finden sind. Durch das Aufnehmen axialer Druckbelastungen und das Bereitstellen einer konstanten Druckkraft sorgen diese helicalen Spulenbauteile dafür, dass Geräte unter erheblichem mechanischen Stress zuverlässig arbeiten.
Automobil- und Luftfahrtsysteme
In Hochleistungs-Verkehrssektoren, präzise Federkompression liefert Sicherheit, Fahrzeugstabilität und Bewegungssteuerung:
- Federsysteme: Große Spaltfedern absorbieren Straßenunebenheiten und erhalten den Reifenkontakt sowie die Fahrstabilität.
- Motorventil-Trains: Langlebige Federn gewährleisten präzises Öffnen und Schließen der Ventile bei Tausenden von U/min.
- Luft- und Raumfahrtsteuerungen: Flugsteuerungselemente, Landeklappen-Aktuatoren und Bremssysteme sind auf zuverlässige Energiespeicherkomponenten angewiesen, um unter extremen Temperaturen und Drücken zu funktionieren.
Industrielle Ausrüstung und schwere Maschinen
Schwere Maschinen verlassen sich auf robuste Federdesigns, um massive Lasten und kontinuierliche Arbeitszyklen zu bewältigen. Unsere umfassenden Industriellen Federleitfaden erläutern, wie die richtige Federwahl Ermüdung des Betriebs in anspruchsvollen Fertigungsprozessen vorbeugt.
- Ventile und Betätiger: Regulieren Sie den Flüssigkeits- und Gasdruck über Verarbeitungsanlagen, hydraulische Einheiten und Rohrleitungssysteme.
- Stanzen und Werkzeuge: Schwerlast-Treibsprings setzen während des Hochgeschwindigkeits-Stanzens von Metall enormen Stoßkräften zu.
- Landwirtschaftliche Ausrüstung: Planzen, Erntegeräte und Traktoren verwenden Schwerlastfedern zur Spannungsregulierung und Bodenstoßdämpfung.
Elektronik und Konsumgüter
Von winzigen Batterie-Kontakten bis hin zu alltäglicher Hardware bieten kleine Druckfedern in kompakten Räumen genaue, wiederholbare Kräfte:
- Konsumelektronik: Mikrofedern stellen den elektrischen Kontakt in Batterieablagen, Tastenschaltern und Handgeräten sicher.
- Haushalts- und Werkzeugtechnik: Kugelschreiber, Türdrücker, Schrankverschlüsse und Elektrowerkzeuge verlassen sich auf eine konsistente Rückstellkraft.
- Medizinische Geräte: Spritzen, chirurgische Instrumente und Auto-Injektoren erfordern strenge Drahtdurchmesser- und Außendurchmesser-Toleranzen. Als führender kundenspezifischer Federnhersteller für präzise Industrie-federn, Hersteller von Mikrokomponenten entwerfen wir Mikrokomponenten, die internationalen Standards entsprechen.
Wichtige Designüberlegungen für Kompressionsfedern
Bei der Auslegung eines leistungsstarken helicalen Drahtfeder-Designs gilt es, mechanische Lasten mit langfristiger Zuverlässigkeit auszubalancieren. Als professioneller Hersteller von mechanischen Federn stellen wir sicher, dass jede Federanwendung die Umgebungsfaktoren, räumlichen Grenzen und Materialspannungen berücksichtigt.
Betriebsumgebung und Korrosionsbeständigkeit
Die umliegende Umwelt bestimmt direkt die Materialwahl und Schutzbeschichtungen. Feuchtigkeit, hohe Temperaturen oder aggressive Chemikalien führen bei unbehandelter Exposition zu einer schnellen Materialveränderung.
- Edelstahl & Sonderlegierungen: Ideal bei hoher Feuchtigkeit oder chemischer Exposition, um Rost zu verhindern.
- Oberflächenbehandlungen: Zinkbeschichtung, Passivierung oder Pulverbeschichtung verlängern die Lebensdauer für Standardfedernstahldraht.
- Temperaturgrenzen: Extrem hohe Temperaturen verringern die Federkonstante und potenzielle Energiespeicherung, was hitzebeständige Legierungen wie Inconel erfordert.
Feste Höhe und Knickfestigkeit
Die Stosshöhe ist die Gesamtlänge der Feder, wenn sie vollständig flach zusammengedrückt ist und alle Windungen sich berühren. Eindrücken in der Stosshöhe führen zu mechanischer Verhakung und vorzeitigem Versagen unter axiellem Druck.
- Schlankheitsverhältnis: Wenn die Freie Länge mehr als das Vierfache des Außendurchmessers beträgt, besteht die Gefahr, dass die Feder sich unter Last seitlich biegt.
- Führungsstangen & Röhren: Lange Federn erfordern interne Stäbe oder externe Rohre, um die Ausrichtung zu gewährleisten und das Knicken zu verhindern.
- Präzise Berechnungen: Beziehen Sie sich auf unsere Anleitung zur Formel der Federkompression für das Federdesign um Solidhöhe, Federsteigung und maximale sichere Kompressionsgrenzen genau zu berechnen.
Spannungsabbau und Ermüdungslebensdauer
Um Millionen von Zyklen ohne Strukturversagen zu überstehen, müssen Federn nach dem Wickeln spezielle Nachbearbeitungsprozesse durchlaufen, um die Einsatzlebensdauer zu maximieren.
- Thermischer Spannungsabbau: Härtung beseitigt Restspannung, die während des Wickelprozesses eingeführt wurde.
- Kugelstrahlen: Das Strahlen der Drahtoberfläche komprimiert äußere Schichten und erhöht deutlich die Ermüdungslebensdauer sowie die Widerstandsfähigkeit gegen Mikrorisse.
- Belastungsgrenzwerte bei Arbeitsspannung: Die operative Belastung innerhalb sicherer mechanischer Grenzwerte zu halten verhindert dauerhafte Verformungen und den Verlust der freien Länge im Laufe der Zeit.
Wie man Zwischen Standard- und Spezialfeder-Ausführungen gewählt wird
Die Entscheidung zwischen Standardlösungen und maßgefertigten Bauteilen hängt von Ihrem Zeitplan, Budget und den spezifischen Anwendungsanforderungen ab. Die richtige Balance zu finden, sorgt für optimale Leistung und zuverlässige Federkompression unter realen Betriebsbelastungen. Als professioneller mechanischer Federnhersteller helfen wir Kunden, ihre genauen mechanischen Anforderungen zu bewerten, bevor sie eine Wahl treffen.
| Eigenschaft | Stauchfeder-Stauchfedern | Kundenspezifische Druckfedern |
|---|---|---|
| Lieferzeit | Sofortige Auslieferung | Produktions- turnaround erforderlich |
| Werkzeugkosten | Null Montagegebühren | Erstinstallation/Werkzeuginvestition |
| Konstruktionsflexibilität | Feste Standardgrößen | Maßgeschneiderte Wickelpitch, Drahtdurchmesser und Abmessungen |
| Am besten geeignet für | Prototyping, Low-Budget-Bauten, Standard-Setups | Einzigartige Räume, raue Umgebungen, kritische Lasten |
Auswahl von Standard-Stock-Kompression-Federn
Standard-Optionen von der Stange funktionieren am besten, wenn Ihre mechanische Baugruppe Standardabmessungen berücksichtigt. Wenn Ihr Systemdesign Flexibilität in freier Länge, äußerem Durchmesser und Drahtdurchmesser erlaubt, reduzieren Standardoptionen die anfänglichen Engineering-Kosten und Durchlaufzeiten erheblich.
- Schnelles Prototyping: Ideal zum Testen von mechanischen Entwürfen in der Frühphase, ohne auf maßgeschneiderte Fertigungsaufträge warten zu müssen.
- Kosteneffizienz: Reduziert Einrichtungsgebühren, wodurch Kleinserien bestellbar wirtschaftlich werden.
- Standard-Spezifikationen: leicht anpassbar mit unserem Federkompression nach Größenführer zur Identifikation vorgefertigter offener Windungs-Designs.
Individuelle Kompression-Feder-Design und Spezifikationen
Wenn Standard-Optionen von der Stange extreme Betriebsthemen, enge physische Platzverhältnisse oder spezifische potenzielle Energie Speicheranforderungen nicht abdecken, ist eine kundenspezifische Konstruktion erforderlich. Maßgeschneiderte Fertigung gewährleistet genaue Lastwerte und zuverlässige axiale Druckhandhabung über Hochzyklusbetrieb.
- Präzise Leistung: Individuelle Wickelpitch und Federstahl-Drahtauswahl liefern exakten Wert und Tragfähigkeit.
- Umweltbeständigkeit: Werkstoffauswahl maßgeschneidert für extreme Hitze, aggressive Chemikalien oder nichtmagnetische Anforderungen.
- Enge Toleranzen: Konzipiert, um in nicht standardisierte Gehäuse zu passen, während Probleme mit festem Höhenfreiraum und Biegeauslösung vermieden werden.
Wenn Ihr Projekt strenge Toleranzen oder spezialisierte helicale Spulen-Konfigurationen erfordert, erkunden Sie unsere individuelle Fertigung von Pressenfeder Optionen, um Komponenten zu schaffen, die genau nach Ihren operativen Spezifikationen gestaltet sind.
